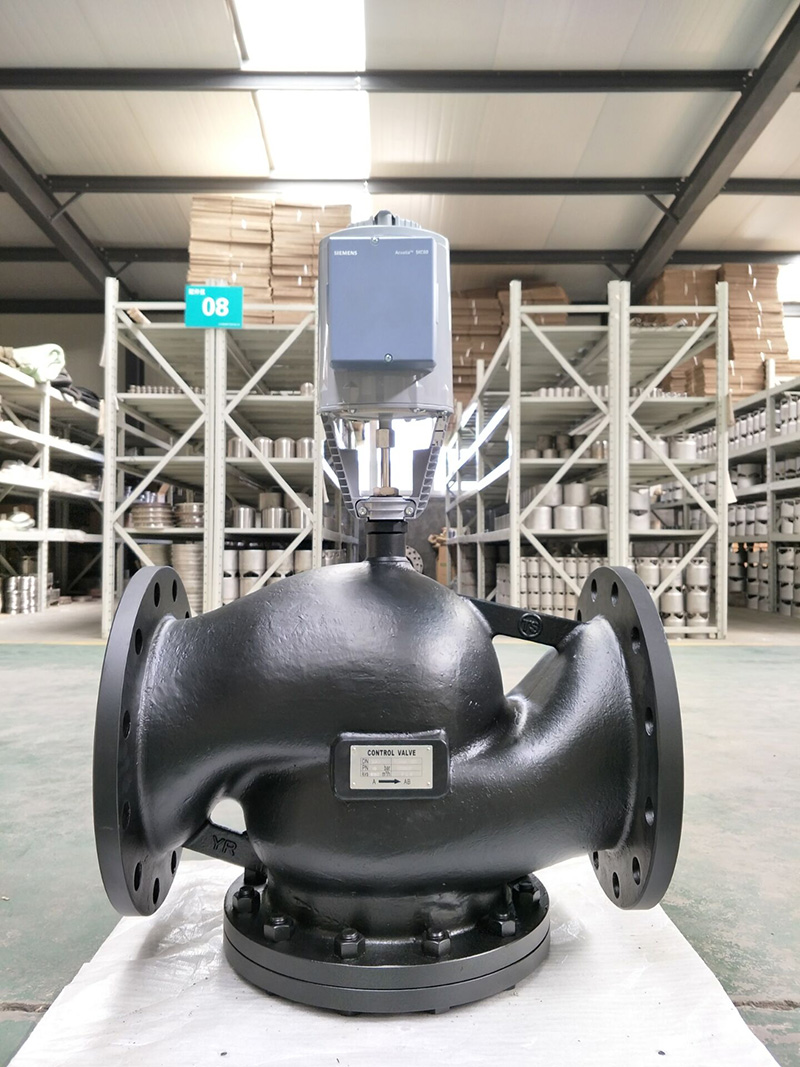

（新）佰锐德温控阀阀体--铸钢（WCB）调节阀 VFG..
- 品牌： 佰锐德
- 型号： VFG...
二通法兰阀PN16/PN25 VFG61/52…
三通法兰阀PN16/PN25 VFG61/52…/3
属于长行程单座阀
介质温度在-20…350 ℃ 的高性能阀门
阀体材质 碳素铸钢WCB
DN 15-300
Kvs 4-1200 m³/h
PN16 和PN25
二通阀阀芯带有压力补偿腔，提供更大的关断压差
与西门子执行器SBX..SAX..SKD/B/C..及PSL..大执行器组合
用途
用于锅炉、区域供热和制冷设备、冷却塔、加热机组和空调机组中作为控制阀门。适用于闭式或开式管路系统（注意避免气蚀)
技术参数
|
公称 直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
型号VQF61. |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
Kvs值 |
m³/h |
4 |
5 |
7.5 |
10 |
12 |
31 |
49 |
78 |
124 |
200 |
300 |
450 |
630 |
1200 |
|
行程 |
mm |
20 |
20/40 |
40 |
40/100 |
||||||||||
|
最大关闭压差 |
16 |
16 |
16 |
16 |
16 |
16 |
12 |
12 |
12 |
12 |
12 |
10 |
10 |
6 |
|
|
泄漏率 |
0~0.02%Kvs |
||||||||||||||
|
介质 |
水、蒸汽、热导油... |
||||||||||||||
|
介质PH值 |
最小7，最大10 |
||||||||||||||
|
介质温度 |
-20~350℃ |
||||||||||||||
|
公称压力 |
PN16/PN25 |
||||||||||||||
|
连接 |
法兰连接 |
||||||||||||||
|
材 料 |
|||||||||||||||
|
阀体 |
碳素铸钢WCB |
||||||||||||||
|
阀杆 |
非磁性不锈钢（304） |
||||||||||||||
|
阀芯 |
非磁性不锈钢（304） |
||||||||||||||
|
密封 |
PTFE+碳纤维 |
||||||||||||||
|
隔热架 |
非磁性不锈钢（304） 需单独订货 |
||||||||||||||
阀门结构设计
|
两通阀
|
|
三通阀
|
注意事项
安装位置
阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.
阀前过滤
在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀门和管道中处除污物, 焊渣, 等等.
气浊
根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.
流向
调试
只有在阀门和执行器正确组装完毕后才可以调试阀门.
在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.
开/闭检查
| 阀门 | 直通A→AB | 旁通B→AB |
| 阀杆伸出 | 关闭 | 打开 |
| 阀杆缩进 | 打开 | 关闭 |
维护
阀门无需维护.在进行阀门或执行器维修前:- 停止水泵并切断电源
- 关闭截止阀
- 释放管道系统中的压力并等待管道完全冷却
保证
阀门尺寸
| 型号 | C | ΦD | ΦD1 | n*Φd | f | L | H | H1 | H2 | |||
| PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | |||||||
| DN15 | 14 | 95 | 95 | 65 | 65 | 4*Φ14 | 4*Φ14 | 2 | 130 | 157 | 87 | 63 |
| DN20 | 14 | 105 | 105 | 75 | 75 | 4*Φ14 | 4*Φ14 | 2 | 140 | 161 | 92 | 68 |
| DN25 | 14 | 115 | 115 | 85 | 85 | 4*Φ14 | 4*Φ14 | 2 | 165 | 161 | 100 | 76 |
| DN32 | 18 | 140 | 140 | 100 | 100 | 4*Φ18 | 4*Φ18 | 3 | 180 | 165 | 114 | 88 |
| DN40 | 18 | 150 | 150 | 110 | 110 | 4*Φ18 | 4*Φ18 | 3 | 200 | 160 | 120 | 94 |
| DN50 | 20 | 165 | 165 | 125 | 125 | 4*Φ18 | 4*Φ18 | 3 | 230 | 190 | 137 | 107 |
| DN65 | 20 | 185 | 185 | 145 | 145 | 4*Φ18 | 8*Φ18 | 3 | 290 | 209 | 150 | 120 |
| DN80 | 20 | 200 | 200 | 160 | 160 | 8*Φ18 | 8*Φ18 | 3 | 310 | 206 | 177 | 147 |
| DN100 | 22 | 220 | 235 | 180 | 190 | 8*Φ18 | 8*Φ22 | 3 | 350 | 229 | 185 | 153 |
| DN125 | 22 | 250 | 270 | 210 | 220 | 8*Φ18 | 8*Φ26 | 3 | 400 | 268 | 207 | 174 |
| DN150 | 24 | 285 | 300 | 240 | 250 | 8*Φ22 | 8*Φ26 | 3 | 480 | 292 | 251 | 215 |
| DN200 | 24 | 340 | 360 | 295 | 310 | 12*Φ22 | 12*Φ26 | 3 | 495 | 301 | 240 | 204 |
| DN250 | 26 | 405 | 425 | 355 | 370 | 12*Φ26 | 12*Φ30 | 3 | 622 | 358 | 268 | 230 |
| DN300 | 28 | 485 | 485 | 410 | 430 | 12*Φ26 | 16*Φ30 | 3 | 698 | 383 | 350 | 300 |
| DN350 | 32 | 555 | 555 | 470 | 490 | 16*Φ26 | 16*Φ33 | 3 | 787 | |||
| DN400 | 34 | 620 | 620 | 525 | 550 | 16*Φ30 | 16*Φ36 | 3 | 914 | |||
